СообщениеДобавлено: Вс Июл 19, 2009 9:32 pm    Заголовок сообщения: K-line адаптер своими руками Ответить с цитатой Короче, после нескольких неудачных попыток сделать К-лайн адаптер на транзисторах, я сварганил на известной микрушке MAX232... а точнее - её аналоге HIN232.

Цитата: Более "правильную" схему адаптера для тех, кому проблематично достать дефицитную микросхему MC33199D прислал VSM. Здесь для согласования с портом применена всё та же, довольно распространенная микросхема MAX232 (ICL232CPE, HIN232), а согласование с линией диагностики - микросхема 74ALS04 (74LS04, К555ЛН1, К1533ЛН1).
Схема эксплуатируется в течении полутора лет, опробована на всех типах контроллеров. Защитный диод желателен с малым падением напряжения, второй - любой импульсный, например КД521, 522. VSM поделился также опытом подстройки нагрузочного резистора. На схеме его номинал 2 Ком, это оптимально для тестирования и программирования блоков "Январь", для "Бошей" его номинал около 1 Ком, для GM - больше 2 Ком. От себя замечу, что номинал резистора применяю 510 -560 Om, как на "больших" схемах, это обеспечивает ток линии около 20 mA, что повышает помехозащищенность. В GM, повторюсь, нагрузочный резистор установлен в блоке и линия диагностики использует пятивольтовые уровни, внешний нагрузочный резистор в адаптерах ALDL не используется. Нумерация выводов по входу соответствует 9-пиновому разъему СОМ, выхода - 9-пиновому разъему адаптера KR-2 от НПП НТС. С этим адаптером стабильнее всего работает спортивная система впрыска J5-Sport (Соколов-Спорт). Остальные, даже именитые адаптеры соединялись не с первого раза, рвали связь и пр.
ПРОВЕРКА И НАСТРОЙКА
1. Ищем какой-нибудь измеритель, хотя бы простейший электрический тестер.
2. Убеждается в правильности установки элементов схемы и наличии нужных и отсутствии ненужных соединений между ними.
3. Подаем +12В, адаптер к компьютеру не подключен.
4. Проверяем наличие +5В на выводе 16 MAX232 и выводе 14 логики, если нет - проверяем правильность установки и работоспособность 142ЕН5
5. Проверяем работу конверторов MAX232, т.е. наличие +10В на выводе 2 и -10В на выводе 6, если нет - проверяем правильность установки и исправность конденсаторов.
6. Подаем на вход приемника RS232 -10В, т.е. соединяем выводы 13 и 6 МАХ232 и проверяем прохождение сигнала: (логическая "1" на выходе 12 MAX232) -> (логическая "1" на входе 5 ЛН1) -> (логический "0" на выходе 6 ЛН1) -> (+12В в k-line) -> ( логическая "1" на входе 1 ЛН1) -> (логический "0" на выходе 2 ЛН1) -> ( логический "0" на входе 3 ЛН1) -> ( логическая "1" на выходе 4 ЛН1) -> (логическая "1" на входе 11 MAX232) -> (низкий уровень RS232, т.е. менее -5В на выходе 14 MAX232). При непрохождении сигнала через любой элемент, проверяем правильность установки и работоспособность этого элемента. Удаляем соединение между выводами 13 и 6 МАХ232.
7. Подаем на вход приемника RS232 +10В, т.е. соединяем выводы 13 и 2 МАХ232 и проверяем прохождение сигнала: (логический "0" на выходе 12 MAX232) -> (логический "0" на входе 5 ЛН1) -> (логическая "1" на выходе 6 ЛН1)-(0В в k-line) -> ( логический "0" на входе 1 ЛН1) -> (логическая "1" на выходе 2 ЛН1)- ( логическая "1" на входе 3 ЛН1)-( логический "0" на выходе 4 ЛН1)-(логический "0" на входе 11 MAX232) -> (высокий уровень RS232, т.е. более +5В на выходе 14 MAX232). При непрохождении сигнала через любой элемент, проверяем правильность установки и работоспособность этого элемента. Удаляем соединение между выводами 13 и 2 МАХ232.
8. Подключаем адаптер к порту RS-232 компьютера, соединяем с k-line и пытаемся установить связь с контроллером. В случае проблем, при отсутствии осциллографа, проверяем: правильность использования программы; параметры COM-порта (может ли он работать на выбранной скорости обмена); величину резистора в нагрузке k-line; качество линии связи и т.д.
Я не любитель ковыряться с выделыванием печатных плат для таких плюшевых и непромышленных поделок, поэтому как обычно слепил всё на макетке...






Красный диодик влепил в цепь питания 12В, чтоб хотя бы знать пошло питание на адаптер или нет. Впоследствии перетащу его за КРЕНку, чтоб с пользой дела было - так хоть буду знать идёт там 5В или нет...
Желтый и Зелёный диодики на разъеме просто индицируют прохождение RxD и TxD сигналов COM-порта... Я еще впендюривал светодиод между К-линией и массой, чтоб видеть как оно работает, но по смыслу логичнее было подключать его между плюсом питания и К-линией, т.к. между массой и К-линией диод всегда горит и при прохождении сигнала гаснет. Короче, я так понял, что если на входе КОМ-порта низкий уровень, то на выходе К-линии будет высокий уровень и наоборот - высокий ком - низкий К-лайн... Короче, диод промигивается как положено при прохождении сигнала по К-линии. Амплитуда достаточная - т.к. вольтметром я проверял и высокий уровень К-линии составляет 12,29В, а низкий 0,1В. Так что амплитуда в 12В имеет место быть!
Что касается проверки и настройки, то у меня получается всё идеально по пунктам. Сигналы приходят куда надо с нужными уровнями и выход К-линии имеет соответствующие уровни по вольтметру (использую цифровой мультиметр).
Вместо подтягивающего резистора я впаял последовательно резюк на 430 Ом и подстроечник на 3,3кОм. Т.е. я могу регулировать сопротивление нагрузки К-линии в диапазоне от 430 Ом до 3,7 кОм.
Проверять в динамическом режиме решил с помощью простых тестов для ком-порта. Нашёл удачную прогу - CHECKIT. В ней есть тест для ком-портов с подключённым loob-back адаптером. То есть посылая сигнал в адаптер через исходящий канал порта прога тут же случает входящий канал и проверяет наличие на нем отправленного сигнала. При этом делает это несколько раз на нескольких скоростях. Помню, там было 300 бод, 1200 бод, 4800 бод и 9600 бод. Посылаются тупо символы ASCII и считываются с порта. Если всё успешно проходит, то программа ставит этому тесту галочку и отмечает, как успешно прошедший.


На основании этих тестов я могу только сделать вывод, что фронты сигналов не затягиваются даже в loop-back режиме и на К-линию поступают ВСЕ нужные сигналы, да и возвращаются обратно в порт тоже в таком виде, что комп отлично их понимает.
Использую недорогой USB-COM адаптер. Пусть кто угодно говорит что хочет про эти адаптеры - мой адаптер отлично пашет. Я через него и самопальный свой же адаптер шил VDO-панель... Тут нужны исключительно сигналы RxD и TxD. Ну ещё масса GND. Более того - с этим адаптером даже на некоторых железках умудряется работать аппаратное управление потоком! В частности, я полгода назад, когда только купил этот адаптер, поглумился над ним, подключая к виртуальному порту внешний модем с интерфейсом RS-232... Короче, на скоростях до 57600бод модем работал безупречно Smile)))))) А выше я просто проверять не стал... Да и мой к-лайн адаптер хорошо работает на скорости до 9600 (судя по тестам).
А теперь о печальном:
Используя программу МОТОР-ТЕСТЕР я не смог подключиться к моему блоку управления МИКАС 10.3

и к неизвестному блоку управления на девятке (блок глубоко запрятан), но в программе единственный блок, который хоть что-то отвечал, был BOSCH MP7.0E2 - ВАЗ. В этом режиме шёл какой-то процесс обмена данными, но программа МОТОР-ТЕСТЕР выдавала ошибку, что, дескать, не подключён иммобилизатор или какая-то там заглушка... Хотя я точно знаю, что на зубилах для диагностики никаких заглушек подключать не надо. Разъем обычный ODB-II и там идёт коннект только к +питания, массе и К-линии.
А с моим МИКАСом вообще никакого коннекта, и пробовал прогой АКМ (T-monitor), про которую говорят, что она хорошо понимает и связывается с микасом 10.3. Пробовал менять сопротивление подстроечника, варьируя тем самым нагрузочное сопротивление К-линии от 430Ом до 3кОм. Но результат нулевой...
Что делать, друзья мои? Может я пока просто нарвался на непростые блоки??? Где что проверить? Понимаю, что надо найти просто тупо девятку с блоком Январь 5.1 и на нем попробовать коннект, но для меня это щас не самое простое дело. Скажите что-нибудь, чтоб я не расстраивался раньше времени... Посмотреть профиль Отправить личное сообщение littre

Зарегистрирован: 29.06.2007
Сообщения: 16377
Откуда: мск-СВАО. Ока 0.75, Daihatsu Mira 0.66, Toyota LiteAce 2,2TD

СообщениеДобавлено: Вс Июл 19, 2009 9:42 pm    Заголовок сообщения: Ответить с цитатой ide16rus писал(а): littre писал(а): usb-адптер
юзаю этот адаптер... Он виртуализирует полноценный ком... Через него даже модем работает запросто... Так что я считаю ТАКУЮ замену вполне оправданной, т.к. на ноутах внешней комки нет. Я, конечно, попробую подключить свой адаптерок к мамке нормального ПК, но мне пока для этого надо монитор хоть какой-нибудь и оперативу DDR2... Это уж как появится возможность надыбать.... дык вот
вся проблема магёт быть именно в usb-com адаптере
я точно знаю, все чипукеры гоняются за ноутом с аппаратным комом
попробуй для чистоты эксперимента возьми у кого нибудь такой ноут
должно получиться
на usb-com напруга идет 3.3 вольта
а на аппаратном - 5
есть схемы фиксящие эту багу, но проще сначала проверить так ли это, используя аппаратный ком littre

Зарегистрирован: 29.06.2007
Сообщения: 16377
Откуда: мск-СВАО. Ока 0.75, Daihatsu Mira 0.66, Toyota LiteAce 2,2TD

СообщениеДобавлено: Вс Июл 19, 2009 9:58 pm    Заголовок сообщения: Ответить с цитатой да вот!
набираем в яндексе k-line usb-com, переходим по первой же сцылке
http://www.inj.ru/catalog/index.shtml?action=describe&id=34
так что все правильно, что не коннектидцо у тебя ничего
или ваяй правильный usb адаптер, или юзай аппаратный ide16rus

Зарегистрирован: 18.06.2005
Сообщения: 6581
Откуда: === Казань === Авто1: Окатавр 1.1L E2 Авто2: SX4 Sedan 1.6L E4

СообщениеДобавлено: Вс Июл 19, 2009 10:04 pm    Заголовок сообщения: Ответить с цитатой littre писал(а): на usb-com напруга идет 3.3 вольта
на моём питание приходит 5В как на ЮСБ и амплитуда выходного сигнала тоже не менее 5В! Там, по-моему, даже больше амплитуда, чем 5В..... Я напрямую врубал между TxD и GND светодиодик обычный на 2В... В общем, сгорел он при посыле непрерывной последовательности... Если бы амплитуда не вылезала за 5В, то диод бы не сгорел. В импульсном режиме он может держать такое напряжение...
littre писал(а): равильный usb адаптер
полная херня. Многие К-лайн адаптеры сразу для USB в большинстве случаев не работают. Я у людей юзал покупные такие адаптеры... Хера с два - не вяжутся почти ни с чем... С моим микасом тоже не работают ни один Smile)))))))))
Я же говорю - через мой переходник ЮСБ-КОМ работает модем! Smile) А это показатель. Посмотреть профиль Отправить личное сообщение littre

Зарегистрирован: 29.06.2007
Сообщения: 16377
Откуда: мск-СВАО. Ока 0.75, Daihatsu Mira 0.66, Toyota LiteAce 2,2TD

littre

Зарегистрирован: 29.06.2007
Сообщения: 16377
Откуда: мск-СВАО. Ока 0.75, Daihatsu Mira 0.66, Toyota LiteAce 2,2TD

СообщениеДобавлено: Вс Июл 19, 2009 10:14 pm    Заголовок сообщения: Ответить с цитатой там он пишет, что в дровах usb была проблема и он ее решил софтово
мож поможет
http://texinf.ru/content/PEREKHODNIK-USB-–-COM-RS232C littre

Зарегистрирован: 29.06.2007
Сообщения: 16377
Откуда: мск-СВАО. Ока 0.75, Daihatsu Mira 0.66, Toyota LiteAce 2,2TD

СообщениеДобавлено: Вс Июл 19, 2009 10:21 pm    Заголовок сообщения: Ответить с цитатой а кстати, что за прога мотор тестер?
дай ссылку где про нее почитать?
чет мне тоже интересно стало!
мне завтра ваш кудесник двигательных искусств высылает чудо ништяк для матрешки, надо будет и в мозгах тоже поковыряться taks

Зарегистрирован: 16.10.2008
Сообщения: 456
Откуда: Казань

СообщениеДобавлено: Вс Июл 19, 2009 10:23 pm    Заголовок сообщения: Ответить с цитатой Хоть я как бы электронщик Razz, таких схем для подключению мозгов авто к компу я ещё не паял (не было надобности), но точно знаю что с усб нормального ком порта не получиться, для этого хорошо подходит древний ноут с комом, либо можно подключить к стационарному компьютеру например в гараже с действующей розеткой 220 в Посмотреть профиль Отправить личное сообщение ide16rus

Зарегистрирован: 18.06.2005
Сообщения: 6581
Откуда: === Казань === Авто1: Окатавр 1.1L E2 Авто2: SX4 Sedan 1.6L E4

СообщениеДобавлено: Вс Июл 19, 2009 11:28 pm    Заголовок сообщения: Ответить с цитатой littre писал(а): а вон посмотри еще товарищ схемку предложил, грит через юсб проверено пашет
Да тут, епт, ко всем схемкам пишут, что пашет, что уже несколько лет пашет и на всех блоках... Написать можно чё угодно... Главное, что фронты сигналов как положено, амплитуда как положено, питание как положено. Вот и всё... А аппаратное управление потоком и Xon/Xoff нам в этой схеме вообще нахрен даром не сдалось!!!
А на транзюках я не буду собирать... Всё-таки согласование не то и транзюки подбирать придётся долго и нудно - подохже, слишком сильный разброс параметров Sad У меня ни один транзюковый нормаль не работал. Два вообще не пошли, а один только при статических сигналах что-то там отвечал обратно в порт... но фронты настолько зализанные были, что комп и пр. оборудование уже нихрена не понимает....
littre писал(а): а кстати, что за прога мотор тестер?
дай ссылку где про нее почитать?
Блин, лучше всего тебе поможет гугл. Я прогу стырил у моториста с ноута на флехе...
littre писал(а): ваш кудесник двигательных искусств
LaughingLaughingLaughing я правильно понял, о ком идёт речь????????? LaughingLaughing
taks писал(а): но точно знаю что с усб нормального ком порта не получиться
Нет, ну емае!!!! ПОЛНОЦЕННОГО ком-порта не получится. Т.е. могут не работать с аппаратными прерываниями и чётными битами..... но сигналы RxD и TxD проходят ПРАВИЛЬНО! Т.е. с правильными фронтами, длительностями и амплитудами. А НАМ БОЛЬШЕ НИЧЕГО НЕ НАДО! Кстати, littre писал, что там на преобразователях юсб-ком напряжение 3,3В... Так вот такое напряжение и амплитуда бывает не на преобразователях, а на полноценных аппаратных портах на НОУТБУКАХ. По крайней мере ноутбук с ком-портом с полноценными 5В - определённый раритет... Wink))
taks писал(а): либо можно подключить к стационарному компьютеру например в гараже с действующей розеткой 220 в
У меня есть все компоненты, кроме какого-нить старого ЖК монитора и плашки оперативы DDR2. С плашкой памяти вопрос решаем довольно быстро. Гиг стоит порядка 500р. А вот с моником сложнее - CRT б/у брать неохота, т.к. хер засунешь его там куда-нибудь, а вот ЖК надо ещё очень старательно поискать... Sad Но лично я думаю, что дело не в этом... Посмотреть профиль Отправить личное сообщение Skiw

Зарегистрирован: 27.07.2005
Сообщения: 3232
Откуда: Самара, ВАЗ-11113iTURBO, ЗДТ.

СообщениеДобавлено: Вс Июл 19, 2009 11:40 pm    Заголовок сообщения: Ответить с цитатой ide16rus писал(а): littre писал(а): ваш кудесник двигательных искусств я правильно понял, о ком идёт речь?????????
Я думаю, что тут речь про Nomid'a Smile. ide16rus

Зарегистрирован: 18.06.2005
Сообщения: 6581
Откуда: === Казань === Авто1: Окатавр 1.1L E2 Авто2: SX4 Sedan 1.6L E4

СообщениеДобавлено: Пн Июл 20, 2009 12:30 am    Заголовок сообщения: Ответить с цитатой Skiw
аааа Ж-))))))))))))))))))))))))
Вот мой переходничок:

Посмотреть профиль Отправить личное сообщение Skiw

Зарегистрирован: 27.07.2005
Сообщения: 3232
Откуда: Самара, ВАЗ-11113iTURBO, ЗДТ.

СообщениеДобавлено: Пн Июл 20, 2009 12:52 am    Заголовок сообщения: Ответить с цитатой Дима, осциллографом не смотрел уровни?
Чета прям страшное рассказываешь.

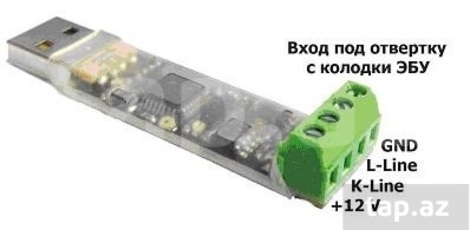

Я тут в четверг взял адаптер USB от мастер кит.
Пока не проверял. Но уже страшно Smile.
Если что, ноут-то с COM у меня есть, взял месяц назад за 500 р. б/у, но полностью рабочий. Но это опять паять. Если и буду паять, то 555х счетчиках, там их надо 4 шт., но получаешь k-L-line. И настройка не нужна. littre

Зарегистрирован: 29.06.2007
Сообщения: 16377
Откуда: мск-СВАО. Ока 0.75, Daihatsu Mira 0.66, Toyota LiteAce 2,2TD

СообщениеДобавлено: Пн Июл 20, 2009 10:38 am    Заголовок сообщения: Ответить с цитатой Skiw писал(а): ide16rus писал(а): littre писал(а): ваш кудесник двигательных искусств я правильно понял, о ком идёт речь?????????
Я думаю, что тут речь про Nomid'a Smile. +1!!!
пральна думаешь))) ide16rus

Зарегистрирован: 18.06.2005
Сообщения: 6581
Откуда: === Казань === Авто1: Окатавр 1.1L E2 Авто2: SX4 Sedan 1.6L E4

СообщениеДобавлено: Пн Июл 20, 2009 11:13 am    Заголовок сообщения: Ответить с цитатой Skiw писал(а): Дима, осциллографом не смотрел уровни?
У меня нет осциллографа, к сожалению. И доступа к осциллографу тоже пока нет. Но зато у меня есть светодиоды с резюком 1кОм. Заточка как раз под 12В получается!!! Так вот если бы уровни на К-линии были меньше положенного, то и светодиод светился бы в полнакала. А он во всю дурь там сияет Smile Да и вольтметром я промерял - 12,3В почти на К-линии. А низкий уровень там порядка 0,1В получается, потому что К-линию тупо ключует на минус транзистор Smile В общем, если только амплитуды сигнала на ком-порте достаточно, чтоб отработала микросхема МАХ232, то на К-линии, соответственно, амплитуда уже будет заведомо нужная! Да и лишним подтверждением работоспособности схемы является то, что компьютер через КОМ-порт в обратку слышит все свои сигналы! Т.е. по крайней мере микросхемная согласующая часть абсолютно в норме и транзистор тоже работает как надо, не затягивая фронты. Иначе в обратку сигналы бы не доходили. Ну и некоторые диагностические программы способны определять подключён ли адаптер - если подключён адаптер, но нет связи, то пишут, что нет ответа от контроллера, а если отключить адаптер, то пишут, что адаптер не подключён... Как они определяют наличие адаптера на выходе? Я думаю, что тем же способом - посылают запрос и слушают ответ. Если ответа на запрос нет, то и адаптера нет. А если есть, то адаптер подключён и исправен! Так что вот. Smile Надо мне поискать машинки ещё, к которым можно было бы подключиться... и желательно заведомо уже с известным ЭБУ. Посмотреть профиль Отправить личное сообщение ide16rus

Зарегистрирован: 18.06.2005
Сообщения: 6581
Откуда: === Казань === Авто1: Окатавр 1.1L E2 Авто2: SX4 Sedan 1.6L E4

СообщениеДобавлено: Пн Июл 20, 2009 11:18 am    Заголовок сообщения: Ответить с цитатой Skiw писал(а): Я тут в четверг взял адаптер USB от мастер кит.
А я про него почитал в интернете, почитал... и не стал брать Ж-))))) Пишут, что херовско коннектится... Короче, не лучше, чем мой Ж-)))Только мой мне обошёлся в 2 часа пайки и порядка 150руб (микрушка 232 на 50р, и всякая остальная мелочь по 2-3-5-10руб, платка, панельки).
Skiw писал(а): то 555х счетчиках, там их надо 4 шт., но получаешь k-L-line. И настройка не нужна.
О, зря надеешься. В моей схеме тоже ничего настраивать не надо, кроме нагрузочного сопротивления К-линии. Этим сопротивлением задается напряжение подтяжки К-линии и нужно добиваться ток К-линии порядка 20мА для уверенной работы. Но я туда впендюрил вообще подстроечник, чтоб удобнее было подстраивать. В итоге диапазон то я получил какой надо, но результативность никакая Sad Вернее, на двух машинах нифига не вышло. Посмотреть профиль Отправить личное сообщение
